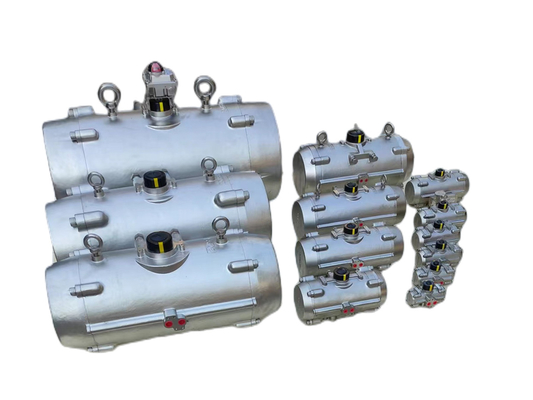

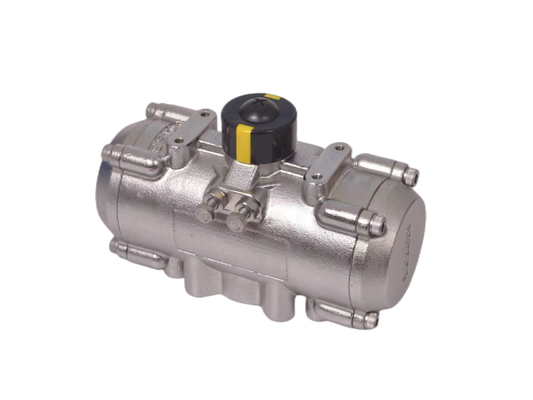

Attuatore pneumatico in acciaio inossidabile per ambiente resistente alla corrosione
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Veson/OEM |
| Certificazione: | ISO/CE/SIL3 |
| Numero di modello: | VS-083DA |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 ea |
|---|---|
| Prezzo: | FOB Shanghai |
| Imballaggi particolari: | cassa compensato/del cartone |
| Tempi di consegna: | uno settimana |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 10000pcs/month |
|
Informazioni dettagliate |
|||
| Materiale: | Leghe di alluminio | Tipo: | attuatore pneumatico |
|---|---|---|---|
| Funzione: | Azionatore di quarto di giro | valvola: | azionatore pneumatico del pistone |
| nome: | azionatore pneumatico di coppia di torsione dell'aria | ||
| Evidenziare: | azionatore della valvola di quarto di giro,azionatore rotatorio dell'acciaio inossidabile |
||
Descrizione di prodotto
Attuatore in acciaio inossidabile Attuatore pneumatico Attuatori pneumatici Attuatori in alluminio Attuatori in acciaio inossidabile
Caratteristiche
10% più spessa di quella generale.
Attuatori pneumatici trattati con durezza
Struttura a prova di fuoco
Antidistattico attaccato al gambo della valvola e al corpo della valvola
La palla d'acciaio ha un buco di bilanciamento della pressione
Passata la prova di tenuta del TUV tedesco TA-LUFT
Buona resistenza alla corrosione
Buona precisione
Meravigliosa performance del sigillo.
Azionamento pneumatico
| Materiale | 316SS o 304SS |
| Angolo di rotazione | 0 ~ 90 gradi |
| Struttura | un'impulsione rotante a stagno e a pignone |
| Pressione di lavoro | 2 ~ 8 bar |
| Trattamento superficiale | Anodizzazione dura |
| Temperatura di funzionamento | Temperatura normale: -20oC (-4oF) ~ 80oC (+176oF); Temperatura elevata: -15oC ((+5°F) ~ 150oC (+302°F); Temperatura bassa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Connessione | NAMUR, ISO5211, e DIN3337 |
| Applicazione | valvola a sfera, valvola a farfalla e macchina rotante |
| Colore della tazza | grigio, nero, blu cielo, blu scuro, rosso, arancione |
Dimensione dell'attuatore pneumatico
Gli attuatori pneumatici rotanti sono ampiamente utilizzati nelle valvole a sfera e nelle valvole a farfalla.
Basso costo, design compatto, lunga durata.
Tipo di attuatore pneumatico: a azione singola (rientro della molla) o a azione doppia.
Colore: arancione, blu, nero, grigio scuro. Accettiamo colori OEM e marchi.
Pressione di lavoro dell'attuatore pneumatico: 0,3 - 0,8 MPa
Connessione inferiore: ISO 5211
Valvola solenoide standard: Namur
Accessori dell'attuatore pneumatico: scatola di interruttore di limite, valvola solenoide, posizionatore.
Veson Azionatore pneumatico a doppia azione
| Dimensione | Pressione di alimentazione dell'aria ((bar/) | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
| Tabella della coppia (Nm) | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
| VS-052DA | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
| VS-063DA | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
| VS-075DA | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
| VS-083DA | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
| VS-092DA | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
| VS-105DA | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
| VS-125DA | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
| VS-210DA | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| VS-240DA | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
| VS-300DA | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
NAUMR Standard Double Acting Rack e Pinion Pneumatic Actuator
Specificativi dell'attuatore pneumatico
1Tipo di recitazione: doppio
2Medio: aria compressa pulita, secca e senza corrosivi
3Pressione di approvvigionamento dell'aria: 0,25 - 0,8 Mpa
4Temperatura di lavoro: Tipo standard: -20°C~+80°C
Tipo ad alta temperatura: -20°C~+180°C
5. Angolo di rotazione: 90°± 5°
6Voltaggio della valvola solenoide: AC220V o DC24V, oppure su richiesta del cliente.
Progettazione e costruzione dell'attuatore pneumatico a doppia azione della serie AT
1. piena conformità alle ultime specifiche: ISO5211DIN3337VD/VDE3845 e NAMUR.
2Il corpo in alluminio ad alta intensità di estrusione possiede una superficie interna affilata rivestita con ossigenazione di anodi affilati per una lunga vita, un basso coefficiente di attrito e prestazioni rapide.
3L'eccellente costruzione, compatta e modernizzata, insieme alle molteplici specifiche, rendono la selezione economica e vantaggiosa.
4Tutte le superfici di azione adottano cuscinetti di alta qualità, con conseguente bassa friczione, lunga durata di ciclo e nessun rumore.I due bulloni esterni indipendenti di regolazione della frenata di movimento possono regolare facilmente e con precisione ±5° sia in direzione aperta che in quella chiusa.
5Lo stesso attuatore di contorno ha le modalità funzionali di doppia azione e di ritorno della molla, e la ritorna della molla ha gli stili normale-aperto e normale-chiuso.
6. Indicatore di posizione multifunzione con NUMER è conveniente per il montaggio di accessori.
7La molla di carico precompressa è conveniente per il montaggio e lo smontaggio in sicurezza.
8I pistoni in alluminio a fusione a stampa e i tappi hanno un'alta intensità e un peso leggero.
9Sono disponibili diversi materiali per gli anelli O ad alta e bassa temperatura.
10In base alle diverse esigenze possiamo offrire rotazioni multi-viaggio (ad esempio 120°135°180°) e tre attuatori di posizione.
11Le valvole solenoidi sono facilmente installabili senza alcuna tavola di collegamento.
¢ Processo di transazione - Attuatore pneumatico
️ FAQ-Attuatore pneumatico
1D: L'ordine di campione è accettabile?
R: Sì, certo.
2. D: Come effettuare l'ordine?
R: Potete inviarci un'email o chiamarmi direttamente.
3D: Quanti giorni per la consegna?
A: Normalmente entro 15-20 giorni in base alla quantità dell'ordine.
4D: Come si fa il pagamento?
R: Accettiamo solo T/T.
5D: Come farai la spedizione?
A: Via mare, via aerea o via espressa.
