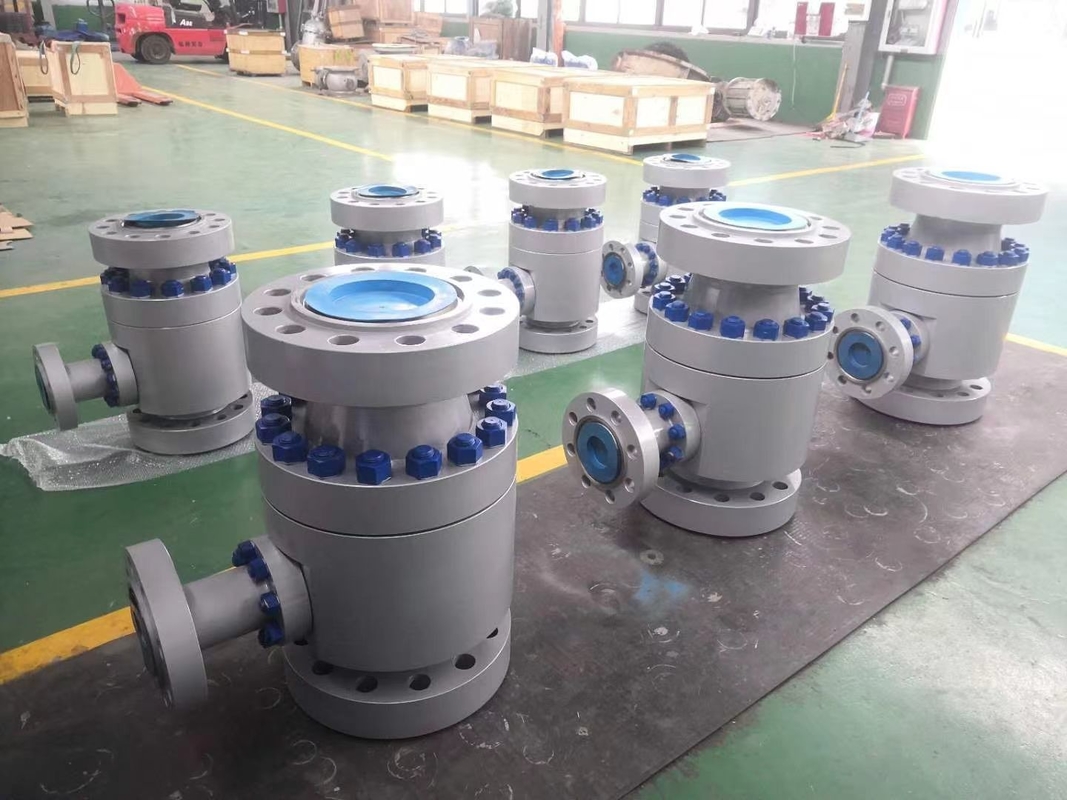

Protezione della pompa Valvola di ricircolazione automatica ARV Proteggere le pompe dai danni Valvola di controllo di passaggio
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Veson |
| Numero di modello: | ARL |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Imballaggi particolari: | Contenitore di compensato |
| Tempi di consegna: | 2-4 settimane |
| Termini di pagamento: | L/C, T/T |
|
Informazioni dettagliate |
|||
| WCB: | valvola di ritenuta | Funzione: | Protegga la pompa |
|---|---|---|---|
| Evidenziare: | Valvola di ricircolo automatica di protezione della pompa,Valvola di protezione della pompa di passaggio |
||
Descrizione di prodotto
Valvola di protezione della pompa Valvola di ricircolazione automatica (ARV) Proteggere le pompe dai danni Valvola di controllo By pass valvola Bypass
Descrizione del prodotto
Per la protezione della pompa
La pompa centrifughe di apparecchiature industriali moderne richiede il processo di funzionamento in base alla condizione di flusso variabile.
Una valvola di ricircolazione automatica (valvola ARC) è una valvola multifunzione il cui scopo principale è garantire che un flusso minimo predeterminato sia assicurato in ogni momento attraverso una pompa centrifughe.Questo è importante in quanto le pompe centrifughe soffrono di surriscaldamento e cavitazione e possono essere danneggiate in modo permanente se si seccano.
Attraverso molti anni di ricerca e sviluppo, continua innovazione e pratica, Shanghai dating valve Co. ricerca serie ZD valvola di controllo di ricircolazione automatica, per prevenire il surriscaldamento,rumore grave, lesioni da erosione e instabilità della pompa centrifughe in condizioni di lavoro a basso carico.la bocca del deflusso di bypass si aprirà automaticamente per garantire il flusso minimo necessario della pompa.
Applicazioni della valvola ARC
- Industria chimica
- Industria petrolchimica
- Fabbrica di acciaio
- Sistema antincendio
- Centrale elettrica tradizionale
- Industria della carta
- Spedizione/invio
- industria della protezione dell'ambiente
Scenari di protezione della pompa centrifuga con valvola ARC (ARV)
Tre modi di protezione della pompa
Sistema di circolazione continua
Il fabbisogno minimo della pompa del sistema di circolazione continua non è correlato allo scarico del sistema di variazione del flusso di processo.attraverso la piastra dell'orificio, riversamento diretto verso un serbatoio di stoccaggioAnche se la circolazione continua di flusso minimo può proteggere molto bene la pompa, la pompa deve fornire una potenza di uscita maggiore per garantire il flusso di processo del sistema più il flusso di riciclaggio,che causano un ulteriore spreco di energia.
Sistema circolatorio di controllo
Il sistema circolatorio di controllo è montato dalla valvola di controllo, dal manometro, dalla valvola di controllo del flusso minimo, dal sistema di controllo della circolazione, dal sistema di controllo della circolazione può fornire una protezione minima del flusso,quando il flusso di processo è superiore al flusso minimo della pompaMa il sistema è complesso, i componenti di controllo, l'acquisto, l'installazione, i costi di manutenzione sono più alti.
Valvola di controllo di ricircolazione automatica
Valvola di controllo automatico, valvola di controllo di flusso, valvola di controllo di bypass, step-down multi-stadio in uno, non ha bisogno di energia, sistema di controllo e cablaggio, sicurezza essenziale.Occupano un piccolo spazio, riducendo al minimo la possibilità di malfunzionamento del fluido ad alta velocità, con minori costi di installazione e manutenzione, è il modo prioritario di protezione della pompa del moderno processo industriale.
I principali vantaggi della valvola di controllo automatico di ricircolazione della serie AR
La valvola ARC della serie ZD è adatta per il bypass con differenziale ad alta pressione, un differenziale di pressione massimo è di 30MPa e la scelta specifica è determinata dalla fabbrica.Il bypass di tipo M di decompressione a più fasi può eliminare il rumore prodotto dal flusso ad alta velocità, prevenire danni da erosione da cavitazione e scaldamento dei componenti della valvola.
Valvola ARC modello ART
- Struttura semplice, basso costo, lunga durata, adatta a condizioni di lavoro a bassa pressione.
- Corpo della valvola fusa, materiale: acciaio al carbonio o acciaio inossidabile, ecc.
- Il grande flusso di bypass, il flusso massimo è del 60% del flusso principale, il valore di KV può essere regolato.
- Il dispositivo deve essere equipaggiato con un sistema di controllo di velocità (CMS) di almeno 10 km/h.
- Pressione CL150# - 400#, taglia 1' - 16'
ARL Valvola ad arco modello
- Bypass a gabbia multi-orificio, basso rumore, adatto a condizioni di pressione media e bassa.
- Corpo in acciaio forgiato, materiale: acciaio al carbonio o acciaio inossidabile, ecc.
- Funzione di valvola di non ritorno standard, differenziale di pressione massima fino a 6 MPa.
- Con struttura di valvola di controllo del flusso principale di porto venturi, essere applicabile a condizioni di lavoro complicate.
- Pressione CL150# - 600#, dimensione 1' - 20'
- L'operazione di bypass manuale è opzionale.
Valvola ARM Modello ARC
- Decompressione in più fasi per prevenire la cavitazione, riducendo la velocità, adatta a condizioni di alta pressione.
- Corpo in acciaio forgiato, materiale: acciaio al carbonio o acciaio inossidabile, ecc.
- Funzione di valvola di non ritorno standard, differenziale di pressione massima fino a 30 MPa.
- Pressione CL150# - 2500#, dimensione 1' - 20'
- L'operazione di bypass manuale è opzionale.
Principio di funzionamento della valvola di ricircolazione automatica
In base alla differenza di flusso principale induttivo, il cono di controllo del disco della valvola principale della valvola ARC si muoverà automaticamente in una certa posizione.il disco della valvola principale azionare il fusto della valvola di bypass, trasferisce il movimento del disco della valvola principale al bypass, attraverso la posizione del disco della valvola di bypass di controllo, cambia l'area di throttling del bypass, in modo da controllare il flusso di bypass.Quando il disco della valvola principale di nuovo nel sedile della valvola chiusoQuando i dischi delle valvole si alzano alla posizione superiore, il bypass è completamente chiuso, tutto il flusso della pompa scorre verso il sistema di elaborazione.Questa valvola imposta quattro funzioni in un corpo.
- Percepzione del flusso: il disco della valvola principale della valvola ARC può percepire automaticamente il flusso principale del sistema di lavorazione,in tal modo in base al flusso per determinare la posizione del disco della valvola principale e del disco di bypass.
- Controllo della ricircolazione: la valvola ARC può inalare la pompa, il normale funzionamento richiede un flusso minimo nel dispositivo di stoccaggio attraverso il bypass, in modo da regolare le caratteristiche della pompa H - Q, per realizzare il riciclaggio.
- riduttore di pressione a bypass in più fasi:sistema di controllo bypass può ridurre il mezzo di deflusso dall'uscita della pompa ad alta pressione al deflusso appropriato al dispositivo di stoccaggio a bassa pressione con basso rumore, piccolo usura.
- Controllo: la valvola di ricircolazione automatica ha anche un effetto di valvola di controllo, impedendo il deflusso del liquido verso il corpo della pompa.
- La portata massima del bypass è soggetta al valore massimo Kv.
| Immobili | Descrizione |
| Funzione | Valvola ARCProtegge le pompe dai danni causati da condizioni di basso flusso ricircolando automaticamente una piccola porzione del liquido pompato di nuovo all'ingresso della pompa |
| Tipologie | Meccanica, elettronica e idraulica |
| Altre caratteristiche | Valvole di riduzione della pressione, misuratori di portata o sensori di temperatura |
| Applicazioni | Trasformazione del petrolio e del gas, produzione chimica, produzione di energia e trattamento delle acque |
| Tipo di pompa | Tipicamente utilizzati con pompe centrifughe |
| Fattori da considerare | Velocità di flusso, pressione, temperatura e requisiti specifici dell'applicazione |
| Importanza dell'installazione, della manutenzione e delle prove | Critico per garantire prestazioni e affidabilità ottimali |
