Attuatore pneumatico delle valvole delle condotte Alta efficienza Scotch Yoke Attuatore pneumatico Valvola integratore del sistema
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Veson/OEM/ |
| Certificazione: | CE ISO |
| Numero di modello: | Serie VSF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziazione |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | di legno in legno pliato con cinture metalliche |
|
Informazioni dettagliate |
|||
| Nome: | Yoke Pneumatic Actuator scozzese | caratteristica: | Alto efficiente |
|---|---|---|---|
| Materiale: | di ghisa | Colore: | Necessità specifica del cliente |
| Potenza: | Pneumatico | Progettazione: | Progettazione compatta |
| Evidenziare: | Attuatore pneumatico ad alta efficienza,Valvole per tubazioni Attuatore pneumatico Scotch Yoke |
||
Descrizione di prodotto

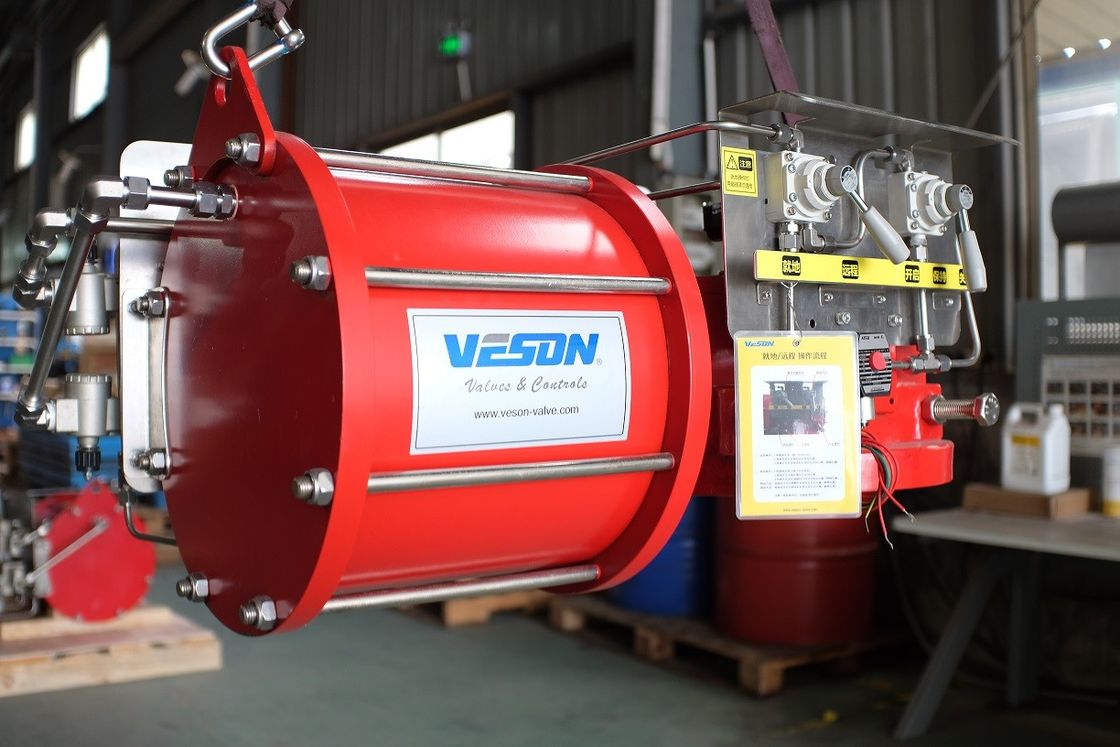

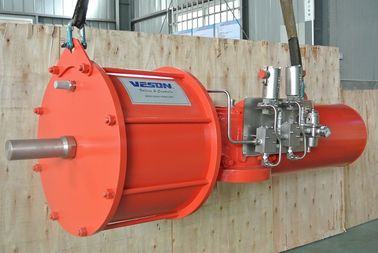

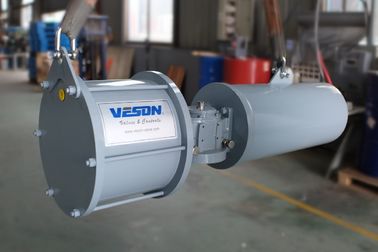

Attuatore pneumatico ad alta efficienza con giogo scozzese in ghisa con design compatto
Introduzione all'attuatore pneumatico Scotch Yoke
Camioni a motoreGli attuatori Scotch Yoke sono fabbricati in molte diverse combinazioni di dimensioni, diametri dei cilindri e disegni.Sia il doppio agire (DA) o la molla di ritorno (SR) disegni sono disponibili per l'installazione su valvole di quarto giro come palla, le valvole a farfalla e le valvole a spina.
Gli attuatori Scotch Yoke sono progettati per essere utilizzati su un'ampia gamma di pressioni o temperature.
Caratteristiche dell'attuatore pneumatico Scotch Yoke
1. versatilità
2. Efficiente
3. Sicurezza
4. Resistenza alla corrosione
5- Altamente sigillato.
Parametri dell'attuatore pneumatico Scotch Yoke
| VSF Serie di tabella di coppia pneumatica a rimbalzo di molla (SR5) | |||||||||||||||
| Nm | |||||||||||||||
| Modello | Torsione di molla | Torsione dell'aria | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||
Dettagli dell'attuatore pneumatico Scotch Yoke
• Applicazione di un nuovo materiale di tenuta e di una nuova struttura tampone
• Pressione di avvio bassa
• Funzionamento stabile
• Tenuta fine
• Lunga durata
• Risparmio energetico e protezione dell'ambiente, riciclaggio
• Bel aspetto
Ampiamente utilizzato nei dispositivi automatici, ad esempio nell'industria leggera, chimica, tessile, elettronica, macchinaria, ecc.
Campi di applicazione
Valvola solenoide di nuovo tipo, aspetto unico, struttura compatta.
Attraverso la selezione della classe di pressione, adatta a diversi mezzi di lavoro.
Ampiamente utilizzati nel settore come indicato di seguito:
| prodotti chimici | alimenti | Industria HVAC | trattamento delle acque |
| protezione dell'ambiente | trasporti | industria della refrigerazione | pasta e carta |
| industria leggera | acqua | Servizi generali | ingegneria municipale |
| petrolio | la nave | potenza | campi industriali |
Più dettagli
1. Garanzia
Garanzia 1 anno
Prodotti di grande qualità
Noi sosteniamo la qualità dei nostri prodotti al 100%.
Tutti i nostri articoli hanno una garanzia per darvi tranquillità.
Nuovo garantito: tutti i nostri articoli sono in condizioni nuove in OEM o imballaggio originale.
2. pacchetto
Il nostro metodo di confezionamento è in perfette condizioni, o secondo personalizzazione.
3Pagamento
MOQ: disegno del cliente
Di solito accettiamo T/T (trasferimento elettronico), Western Union
Valuta commerciale: USD o RMB
TT deposito anticipato del 30%, saldo del 70% versato prima della spedizione.
(ordine campione) T/T/Western union 100% a vista
