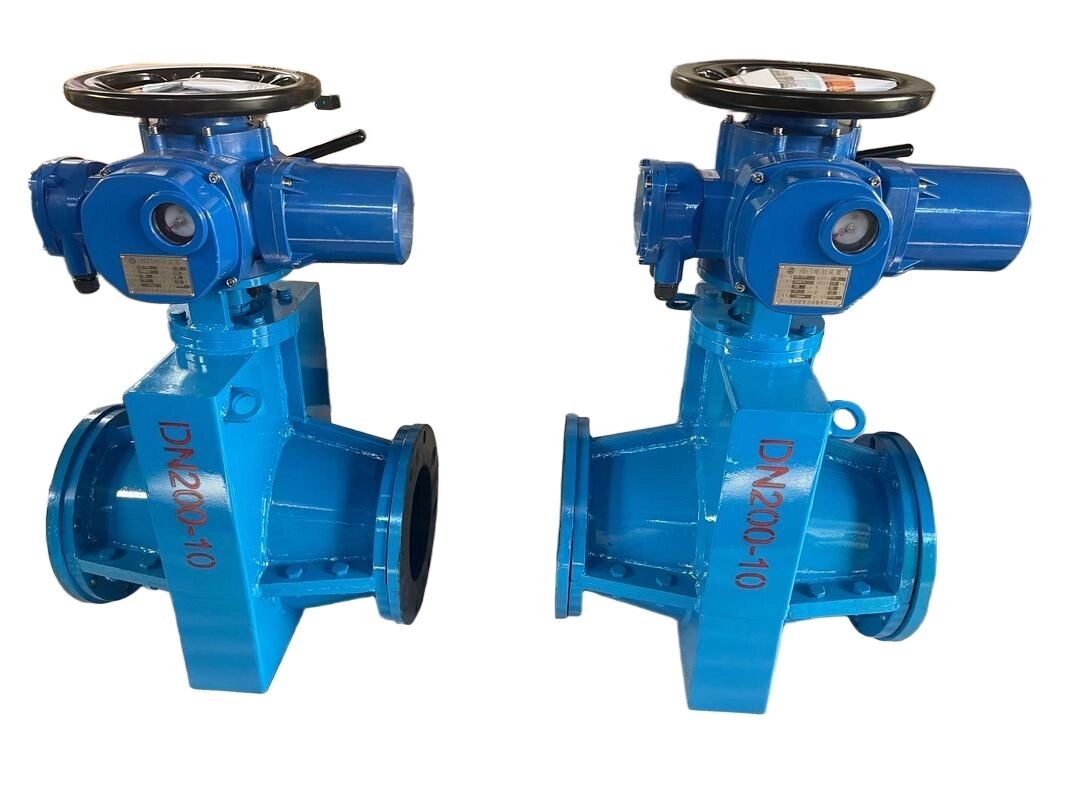

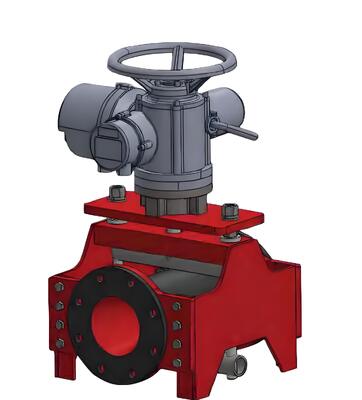

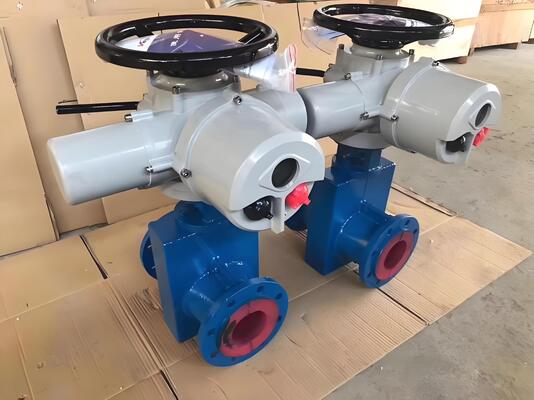

Assemblaggio di valvole a pinza pneumatiche elettriche a doppia modalità costruito per sistemi di tubazioni di trasporto di mezzi abrasivi
Dettagli:
| Luogo di origine: | Shangai, Cina |
| Marca: | VESON |
| Certificazione: | ISO 9001:2015 SGS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 600-3500 / Piece |
| Imballaggi particolari: | Custodia in compensato con marchio VESON con inserto in schiuma antiurto, imballaggio per esportazio |
| Tempi di consegna: | 7-10 giorni lavorativi per stock, 25-35 giorni per produzione |
| Termini di pagamento: | T/T,L/C,PayPal,Western Union |
| Capacità di alimentazione: | 1200 pezzi al mese |
|
Informazioni dettagliate |
|||
| Tipo di valvola: | Valvola a manicotto a doppia modalità (elettrica + pneumatica) | Gamma di dimensioni: | Da DN50 a DN400 (da 2" a 16") |
|---|---|---|---|
| Valutazione della pressione: | PN10 / PN16 / Classe 150 | Materiale del corpo: | Rivestimento epossidico in ferro duttile, SS316 |
| Materiale della manica: | Gomma Naturale, EPDM, NBR, Viton | Attuatore primario: | Multigiro elettrico (modulante 4-20 mA) |
| Attuatore secondario: | Ritorno a molla pneumatico (fail-safe) | Fornitura d'aria: | 4-8 bar (60-120 psi) |
| Temperatura operativa: | -40 ° C a +120 ° C. | Termina connessione: | Flangiato ANSI B16.5 / DIN PN16 |
| Evidenziare: | Assemblaggio di valvole a pinza dei sistemi di tubazioni,Assemblaggio della valvola di pinzaggio per il trasporto dei mezzi abrasivi,Assemblaggio pneumatico di valvola di pinzaggio a doppia modalità |
||
Descrizione di prodotto
Assemblaggio Valvola a Pinza Elettropneumatica a Doppio Modo per Condotte di Trasporto di Materiali Abrasivi
Il Assemblaggio Valvola a Pinza a Doppio Modo VESON offre la massima affidabilità per condotte critiche di trasporto di fanghi abrasivi combinando un attuatore elettrico per un controllo modulante preciso con un attuatore pneumatico a molla di ritorno per uno spegnimento di emergenza fail-safe. Questa architettura di controllo ridondante garantisce una protezione ininterrotta nelle operazioni di estrazione e lavorazione dei minerali più esigenti.
Ridondanza a Doppio Modo
| Modalità | Attuatore | Funzione |
| Primaria (Normale) | Elettrico Multi-Giro | Controllo preciso del flusso modulante tramite segnale DCS 4-20mA |
| Secondaria (Emergenza) | Pneumatico a Molla di Ritorno | Chiusura automatica fail-safe in caso di perdita di alimentazione o segnale ESD |
Caratteristiche Principali
- Controllo Ridondante: Il sistema a doppio attuatore fornisce capacità di spegnimento primaria ed di emergenza indipendenti per circuiti di sicurezza SIL-rated
- Commutazione Senza Interruzioni: L'attuatore pneumatico fail-safe si attiva automaticamente entro 1 secondo dalla perdita di alimentazione senza intervento esterno
- Percorso Flusso a Pieno Foro: Nessuna ostruzione interna o zona morta elimina l'intasamento in servizi con fanghi ad alto contenuto di solidi
- Manicotto Sostituibile sul Campo: Il design del manicotto a cambio rapido consente la sostituzione in loco senza attrezzi speciali o rimozione della valvola
- Finecorsa Integrati: Entrambi gli attuatori includono finecorsa meccanici e di prossimità per un feedback completo della posizione
- Pacco Montato su Skid: Il pacco completo pre-assemblato, precablato e testato in fabbrica riduce i tempi di installazione sul campo del 60%
Specifiche Tecniche
| Parametro | Specifiche |
| Tipo di Valvola | Valvola a Pinza a Doppio Modo (Elettrica + Pneumatica) |
| Intervallo Dimensioni | DN50 - DN400 (2" - 16") |
| Pressione Nominale | PN10 / PN16 / Classe 150 |
| Materiale Corpo | Ghisa Sferoidale Rivestita in Epossidico, SS316 |
| Materiale Manicotto | Gomma Naturale, EPDM, NBR, Viton |
| Attuatore Primario | Elettrico Multi-Giro (Modulante 4-20mA) |
| Attuatore Secondario | Pneumatico a Molla di Ritorno (Fail-Safe) |
| Alimentazione Aria | 4-8 bar (60-120 psi) |
| Temperatura Operativa | -40°C - +120°C |
| Connessione Terminale | Flangiata (ANSI B16.5 / DIN PN16) |
| Integrità di Sicurezza | SIL 2 Capable (IEC 61508) |
| Certificazione | ISO 9001:2015, SGS |
Applicazioni Target
- Condotte critiche di trasporto fanghi con requisiti ESD
- Condotte di concentrato e sterili minerari
- Sottoflusso addensatore per la lavorazione dei minerali
- Condotte di scarico dragaggio
- Sistemi di movimentazione ceneri per centrali elettriche
Il pacco completo include scatola di derivazione precablata, rapporto di test di loop di fabbrica, dichiarazione di conformità SIL e completa tracciabilità dei materiali. Contattare il nostro team di automazione per configurazioni di controllo personalizzate.
