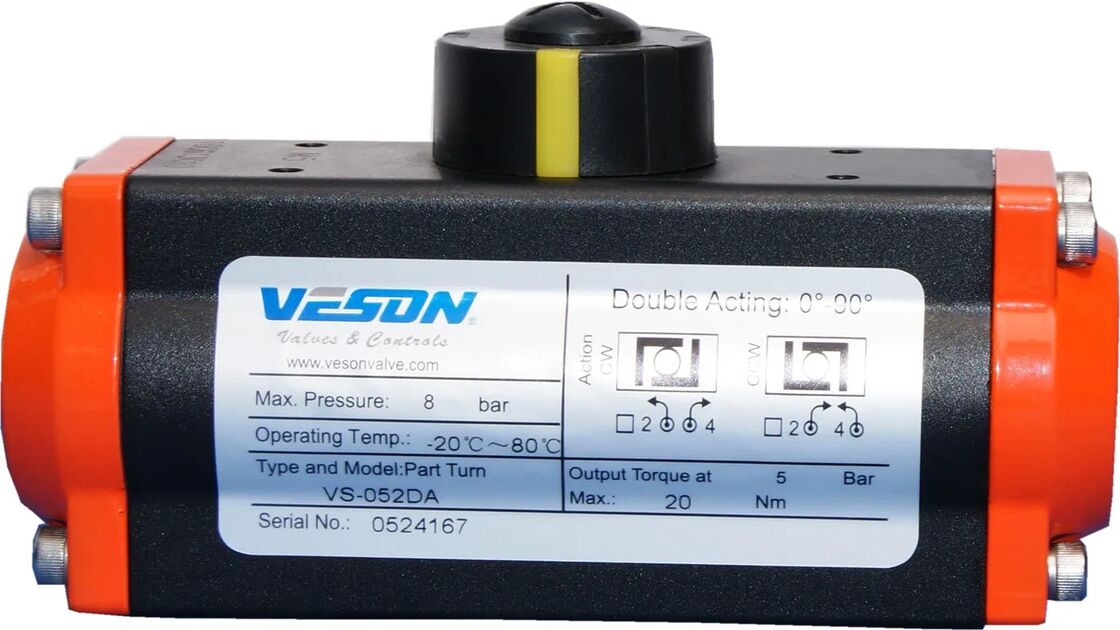

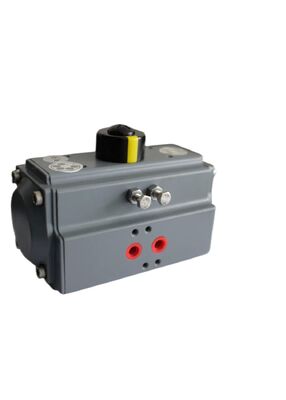

Attuatore pneumatico ad aria a cremagliera e pignone a doppio effetto in alluminio anodizzato duro per il controllo delle valvole

Attuatore pneumatico ad aria a cremagliera e pignone a doppio effetto in alluminio anodizzato duro per il controllo delle valvole

Dettagli:

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Miglior prezzo Contatto

Informazioni dettagliate
Modello n.: VS-052 ~ VS-400 Forma adeguata: Tipo di commutazione
Tipologia lavorativa: Rotante Pressione: Bassa pressione
Temperatura di lavoro: temperatura normale Tipo di recitazione: Doppio recitazione
Materiale: Alluminio personalizzato: personalizzato
Struttura: Cremagliera e pignone Guidare: Aria o Pneumatica
Sdv Esdv: Valvola per strumentazione Pacchetto di trasporto: Legno
Specifica: CE, SGS Marchio: VESON
Origine: Shangai Cina Codice SA: 84123900
Capacità produttiva: 50000pc / y
Evidenziare:

Attuatore pneumatico in alluminio anodizzato duro

,

azionatore di valvola a doppia azione

,

Attuatore rotante a pignone e cremagliera

Descrizione di prodotto

Attuatore pneumatico ad aria a cremagliera e pignone a doppio effetto in alluminio anodizzato duro per il controllo delle valvole 0Attuatore pneumatico ad aria a cremagliera e pignone a doppio effetto in alluminio anodizzato duro per il controllo delle valvole 1
  • Indicatore
Un indicatore di posizione con montaggio Namur è presente su tutti gli attuatori pneumatici VESON per il montaggio di accessori.
  • Pignone
Il pignone in acciaio legato temprato è rettificato di precisione e nichelato (oltre 15um) per ridurre l'attrito e garantire la massima resistenza all'usura. Piena conformità con le più recenti norme ISO5211 e DIN3337. La dimensione può essere personalizzata e, come opzioni, sono disponibili anche acciaio inossidabile e lega di alluminio.

  • Corpo Attuatore
L'estruso di alluminio è anodizzato duro (oltre 30um) per proteggere dall'usura e dalla corrosione, riducendo al minimo l'attrito del pistone. Sono disponibili altre opzioni come rivestimento epossidico e rivestimento in PTFE.

  • Tappo Terminale
I tappi terminali in alluminio pressofuso con rivestimento epossidico (oltre 80um) offrono la massima resistenza agli elementi potenzialmente corrosivi. Sono disponibili altri trattamenti come il rivestimento in PTFE.

  • Pistone
Il pistone in alluminio pressofuso, precisamente bilanciato e anodizzato duro (oltre 30um), è dotato di guide e cuscinetti di alta qualità. Il design a doppio cremagliera e pignone crea una coppia di uscita costante su tutti gli attuatori.

  • Regolazione Corsa
La regolazione standard è di±5ºsia in posizione aperta che chiusa tramite bulloni di regolazione esterni facilmente accessibili.
  • Molle ad Alte Prestazioni
Le molle in acciaio ad alta resistenza sono rivestite con epossidico per resistenza alla corrosione e maggiore durata. Le molle precaricate possono essere smontate in modo sicuro e rapido.

  • Cuscinetti e Guide
Il materiale composito altamente durevole offre elevata stabilità di spinta con minimo attrito e lunga durata.
Modello Pressione di Alimentazione Aria (unità; psig)
  40 50 60 70 80 90 100 115
  Coppia di Uscita (in.lbs)
VS-032DA 38 48 57 67 76 86 95 109
VS-052DA 100 125 149 174 199 224 249 286
VS-063DA 180 225 269 314 359 404 449 516
VS-075DA 290 363 435 508 580 653 725 834
VS-083DA 354 443 532 620 709 797 886 1019
VS-092DA 560 701 841 981 1121 1261 1401 1611
VS-105DA 811 1014 1216 1419 1622 1824 2027 2331
VS-125DA 1437 1797 2156 2515 2874 3234 3593 4132
VS-140DA 2163 2704 3244 3785 4326 4866 5407 6218
VS-160DA 3296 4120 4943 5767 6591 7415 8239 9475
VS-190DA 5312 6640 7967 9295 10623 11951 13279 15271
VS-210DA 7300 9125 10950 12775 14600 16425 18250 20988
VS-240DA 11441 14302 17162 20022 22882 25743 28603 32893
VS-270DA 16090 20113 24135 28158 32180 36203 40225 46259
