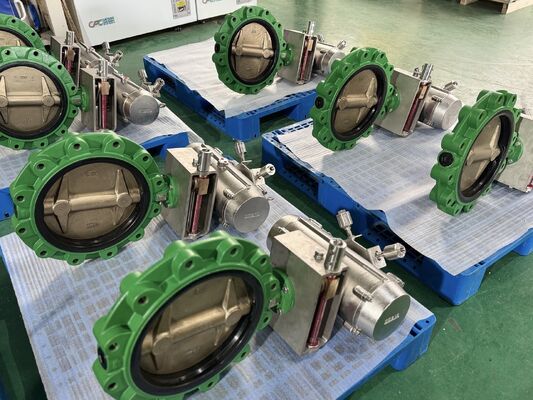

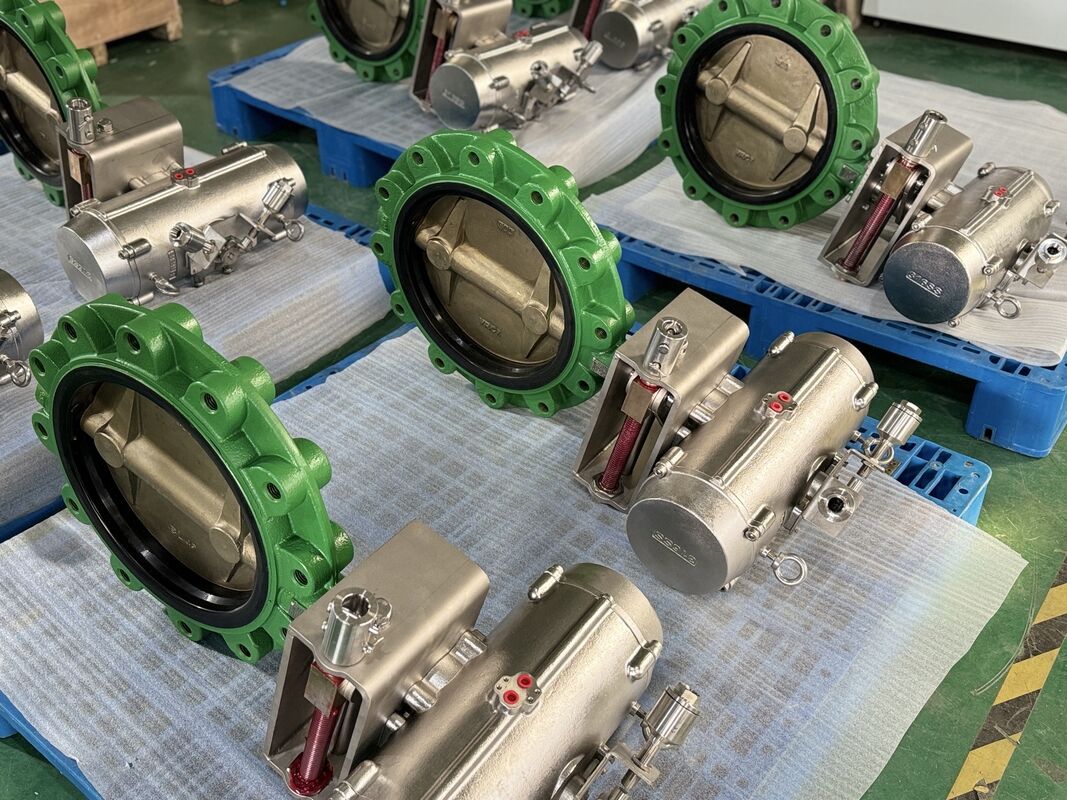

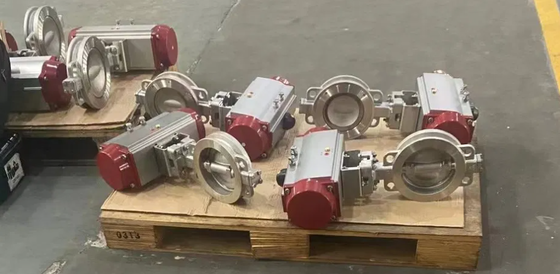

Valvola a farfalla a tripla offset ad alte prestazioni con sedile in metallo, durata prolungata, perdita zero
Dettagli:
| Luogo di origine: | Shangai, Cina |
| Marca: | VESON |
| Certificazione: | ISO 9001:2015 SGS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 150-3500 / Piece |
| Imballaggi particolari: | Custodia in compensato con marchio VESON con inserto in schiuma antiurto, imballaggio per esportazio |
| Tempi di consegna: | 3-5 giorni lavorativi per stock, 15-25 giorni per produzione |
| Termini di pagamento: | T/T,L/C,PayPal,Western Union |
| Capacità di alimentazione: | 3000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Tipo di valvola: | Valvola a farfalla con alette a triplo offset | Gamma di dimensioni: | Da DN80 a DN1200 (da 3" a 48") |
|---|---|---|---|
| Valutazione della pressione: | ANSI 150 libbre / 300 libbre / 600 libbre | Materiale del corpo: | WCB Acciaio al carbonio/CF8M SS316 |
| Materiale del disco: | CF8M SS316/Duplex/Inconel | Tipo di posto: | Metallo laminato/stellite con superficie dura |
| Operazione: | Cambio manuale/Attuatore pneumatico/elettrico | Cassaforte del fuoco: | Certificazione API 607 / ISO 10497 |
| Classe di perdita: | Perdite zero (Classe VI) | Termina connessione: | Capocorda (ANSI B16.5) |
| certificato: | ISO 9001:2015, SGS, API 607 | ||
| Evidenziare: | Progettazione a triplo offset,Sedile in metallo,perdite zero |
||
Descrizione di prodotto
Valvola a farfalla tripla eccentrica ad alte prestazioni con sede metallica
La Valvola a farfalla tripla eccentrica ad alte prestazioni VESON rappresenta il livello premium della tecnologia delle valvole a farfalla. Il design a tripla eccentricità elimina l'attrito tra disco e sede durante l'intera corsa, mentre la sede metallo-metallo garantisce zero perdite e prestazioni antincendio per applicazioni di isolamento critiche nei settori petrolifero e del gas, petrolchimico e della generazione di energia.
Spiegazione della tripla eccentricità
| Eccentricità | Funzione |
| 1a Eccentricità | Albero posizionato dietro il piano della sede, creando una tenuta ad azione a camma |
| 2a Eccentricità | Albero posizionato decentrato rispetto alla linea centrale del foro, consentendo un gioco completo del disco |
| 3a Eccentricità | Geometria dell'angolo conico della sede, che elimina l'attrito di scorrimento per una maggiore durata della sede |
Caratteristiche principali
- Sede Metallo-Metallo: Anello sede laminato in acciaio inossidabile/grafite garantisce zero perdite con conformità antincendio API 607
- Funzionamento senza attrito: La geometria a tripla eccentricità assicura che il disco si sollevi istantaneamente dalla sede senza sfregamenti, estendendo la durata della sede a oltre 100.000 cicli
- Classificato per alte temperature: Adatto per temperature da -196°C (criogenico) a +800°C con materiali di finitura appropriati
- Tenuta bidirezionale: Arresto a pieno carico in entrambe le direzioni di flusso elimina i vincoli di orientamento di installazione
- Rivestimento in Stellite: Rivestimento opzionale in Stellite 6 o 21 su sede e disco per una superiore resistenza all'usura in servizi abrasivi
Specifiche tecniche
| Parametro | Specifiche |
| Tipo di valvola | Valvola a farfalla tripla eccentrica con alette |
| Intervallo di dimensioni | DN80 a DN1200 (3" a 48") |
| Pressione nominale | ANSI 150lb / 300lb / 600lb |
| Materiale corpo | Acciaio al carbonio WCB / Acciaio inossidabile CF8M SS316 |
| Materiale disco | CF8M SS316 / Duplex / Inconel |
| Tipo di sede | Metallo laminato / Rivestito in Stellite |
| Funzionamento | Attuatore manuale a ingranaggi / pneumatico / elettrico |
| Antincendio | Conforme API 607 / ISO 10497 |
| Classe di perdita | Zero perdite (Classe VI) |
| Temperatura di esercizio | -196°C a +800°C |
| Certificato | ISO 9001:2015, SGS, API 607 |
Applicazioni target
- Valvole di isolamento critiche per raffinerie
- Arresto di processo petrolchimico
- Sistemi a vapore e olio termico
- Servizio criogenico GNL ed etilene
- Isolamento vapore principale di centrali elettriche
Ogni valvola è sottoposta a test idrostatici, pneumatici e antincendio in fabbrica. Fornita documentazione completa PMI, NDE e test funzionali.
