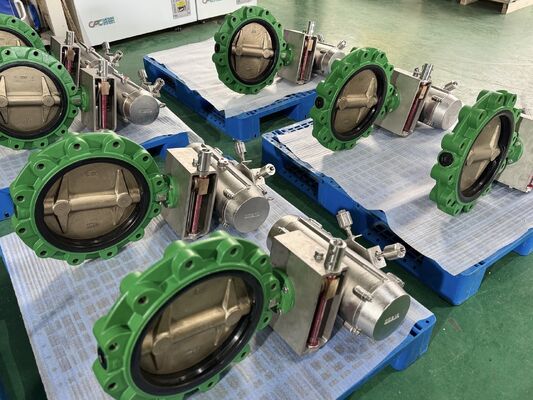

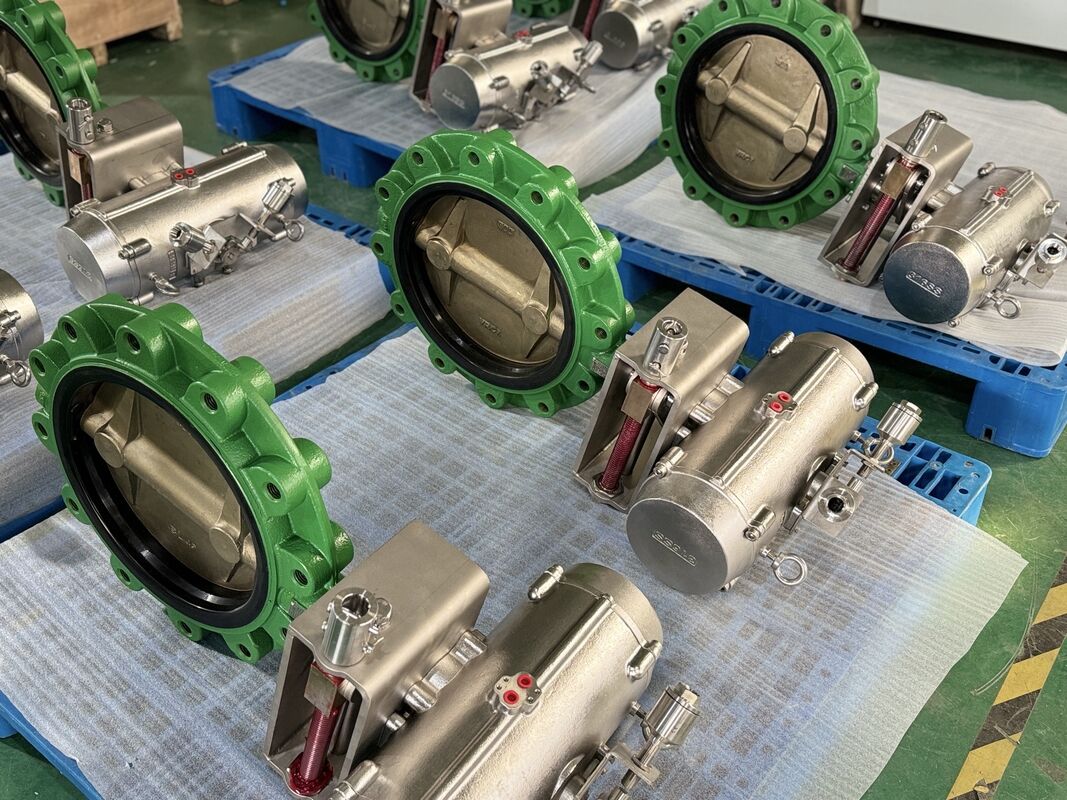

Valvola a farfalla pneumatica di grado marino certificata con certificato ABS Rivestimento anticorrosione

Descrizione del prodotto
La valvola a farfalla a 12" Lug Style (DN300, ANSI Class 150) è una soluzione di controllo del flusso di livello industriale specificamente progettata per ambienti marini, offshore e acque marine difficili.Fabbricato con un corpo in ferro duttile JS1030, un disco in bronzo di alluminio e nichel (AB2) e un sedile NBR resistente, questa valvola offre una resistenza eccezionale alla corrosione dell'acqua di mare, alla cavitazione e all'usura meccanica.
dotato di un sistema di comando ISO 5211, di un meccanismo di azionamento della ruota a mano intermedia, di un dispositivo di trasmissione remota a valvola VSM e di un supporto 316SS per interruttori di prossimità lineari-rotativi,fornisce una commutazione senza soluzione di continuità tra il funzionamento manuale locale e il telecomando in aree inaccessibiliCompletamente testato e certificato con l'approvazione di tipo ABS (American Bureau of Shipping).
Specifiche tecniche
Caratteristica / Parametro
Dettaglio / Norma relativa ai materiali
Diametro nominale
12 pollici / DN300
Stile del corpo
Tipo di sacchetto (Stagno nudo con montaggio ISO 5211)
Pressione nominale
Classe ANSI 150 / 150LB (equivalente PN16/PN20)
Materiale del corpo
Ferro duttile JS1030 (EN-GJS-400-15 / GGG40)
Materiale del disco
AB2 Bronzo di alluminio (CuAl10Fe5Ni5 di grado marino)
Sedile / rivestimento
NBR (Nitrile Rubber - Bubble Tight Shutoff)
Trasmissione a distanza
Sistema di controllo remoto della valvola VSM/dispositivo per l'albero flessibile
Sottoscrizione manuale
Meccanismo della ruota manuale della scatola di marcia (tra attuatore e valvola)
Accessori di commutazione
316 supporto in acciaio inossidabile (conversione lineare in rotazione)
Segnale di riscontro
Interruttore di prossimità di contatto a secco passivo
Certificazione marina
Ispezione ABS e prova di accettazione in fabbrica (FAT)
Perché scegliere questo assemblaggio di valvole marine?
1. Superiore resistenza alla corrosione dell'acqua di mare
La combinazione di un alloggiamento in ferro duttile JS1030 e un disco in bronzo AB2 in nichel-alluminio rende questa valvola a farfalla da 12 pollici ideale per l'assorbimento dell'acqua di mare, i sistemi di zavorra e le linee di raffreddamento marino.Il sedile NBR resistente offre una tenuta bidirezionale senza perdite.
2. VSM Operazione a distanza per aree inaccessibili
Quando sono installati in compartimenti profondi dello scafo, in strette trincee per tubi o in aree pericolose,il dispositivo di trasmissione remota VSM integrato consente agli operatori di controllare la valvola in modo sicuro da distanza tramite un sistema di canne/cavi flessibile.
3- Controllo manuale del volante integrato
con un'altezza superiore a 50 mm,il meccanismo di azionamento intermedio della ruota a mano garantisce una regolare capacità di sostituzione manuale durante perdite di potenza o manutenzione di routine senza scollegare l'attuatore primario;.
4Sistema di segnalazione di precisione
Equipaggiata con un supporto convertitore di viaggio 316SS personalizzato, la valvola traduce con precisione i segnali di viaggio lineari in attivazione dell'interruttore rotativo,inviare feedback sullo stato del contatto a secco passivo direttamente al sistema PLC o SCADA di bordo.
5. Assicurazione della qualità certificata ABS
Ogni unità è sottoposta a rigorosi test idrostatici di guscio, di perdita di sedile e di funzionalità testimoniati e certificati secondo gli standard ABS (American Bureau of Shipping).
Applicazioni industriali
Costruzione navale e ingegneria marina: sistemi di trattamento delle acque di zavorra (BWTS), depurazione delle buse, circolazione dell'acqua di mare, linee di fuoco.
Piattaforme offshore e FPSO: controllo dei fluidi nelle zone pericolose, funzionamento delle valvole a distanza nel compartimento profondo.
Desalinizzazione e infrastrutture idriche: stazioni di pompaggio di acqua grezza ad alta salinità e trattamento delle acque reflue industriali.

12" Lug Style Butterfly Valve Specificazioni tecniche
Categoria di specifiche
Parametro
Standard / Materiale / Descrizione
Informazioni di base
Tipo di valvola
Valvola a farfalla di tipo Stem Lug
Dimensione nominale
12 pollici / DN300
Pressione nominale
Classe ANSI 150 / 150LB
Montaggio della flangia superiore
ISO 5211 Standard Top Works
Approvazione marina
Certificato ABS (American Bureau of Shipping)
Specificità del materiale
Materiale del corpo
Ferro duttile JS1030 (EN-GJS-400-15 / GGG40)
Materiale del disco
Nickel Aluminio Bronzo AB2 (CuAl10Fe5Ni5)
Sedile / rivestimento
NBR (Nitrile Rubber - Bi-directional Zero Leakage)
Materiale di supporto
Acciaio inossidabile 316 (316SS)
Sistemi operativi e di controllo
Sottoscrizione manuale
Meccanismo di funzionamento della ruota a mano (montato tra attuatore e valvola)
Operazione a distanza
Dispositivo di trasmissione remoto a valvola VSM (flessibile)
Feedback sulla posizione
Interruttore di prossimità di contatto a secco passivo
Adaptatore di commutazione
Fabbricazione a partire da prodotti di cui al punto 1 del presente allegato.
Applicazione e prestazioni
Media applicabili
Acqua di mare, acqua di zavorra, acqua dolce, sostanze chimiche lievi
Condizioni di esercizio
Operazione a distanza in spazi marini confinati, inaccessibili o pericolosi
