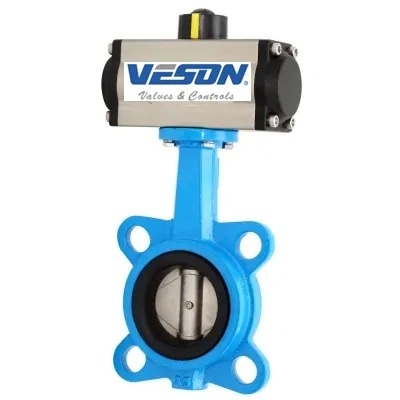

Valvola a farfalla pneumatica con alette, guarnizione EPDM, media pressione
Dettagli:
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 |
|---|
|
Informazioni dettagliate |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| Evidenziare: | Valvola a farfalla pneumatica,guarnizione EPDM,Valvola a farfalla pneumatica per media pressione |
||
Descrizione di prodotto
Valvola a farfalla ad alte prestazioni a manovra pneumatica
Specificativi del prodotto
| Attributo | Valore |
|---|---|
| Modulo di collegamento | Supporto per la spalla |
| Struttura | Sigillatura centrale |
| Forma del sigillo | EPDM |
| Valvo Stem | Normalmente |
| La pressione del lavoro | Pressione media (2,5 mpa < Pn < 6,4 mpa) |
| Temperatura di funzionamento | Temperatura normale (-40°C) |
| Materiale della superficie del sigillo | Sottile sigillato |
| Corpo della valvola | Casting |
| Applicazione | Uso industriale, acqua uso industriale |
| Pacco di trasporto | Cassa in compensato |
| Specificità | 2 pollici - 24 pollici |
| Marchio | VESON o del Cliente |
| Origine | Cina |
| Codice HS | 84123900 |
| Capacità di produzione | 50000 PC / Y |
Descrizione del prodotto
Valvole a farfalla ad alte prestazionisono progettati per applicazioni critiche nella lavorazione chimica, nelle industrie degli idrocarburi, nella produzione di pasta e carta, nel trattamento delle acque reflue e nei sistemi HVAC.Queste valvole offrono una durata eccezionale e prestazioni affidabili, riducendo significativamente il costo totale di proprietà.
Caratteristiche chiave
- Testato rigorosamente per soddisfare i più severi requisiti di prestazione del settore
- Disegnati per il controllo sia della chiusura che del controllo del blocco di liquidi e gas
- Il sedile dinamico in PTFE fornisce un chiusura a bolla in entrambe le direzioni
- La progettazione di un singolo disco offset garantisce una coppia inferiore e una durata del ciclo prolungata
- Trim NACE disponibile per applicazioni specializzate
Gamma di prodotti
- Dimensione della valvola: 2" ~ 60" (DN50-DN1500)
- Pressione: classe ANSI 125~150 (PN10-PN16)
- Intervallo di temperatura: -196°C a 540°C (-320°F a 1000°F)
- Materiali del corpo: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio duplex
- Materiali del disco: acciaio al carbonio, acciaio inossidabile, acciaio in lega, acciaio duplex, bronzo
- Opzioni di sedile: EPDM, NBR, VITON
- Tipi di connessione terminale: Wafer, Lug, Double Flange
Specifiche tecniche
- Norme di progettazione: API 609, BS 5155, EN593, DIN 3354
- Faccia a faccia: ASME B16.34
- Flancella terminale: ASME B16.5
- End BW: ASME B16.25
- End avvitato: ASME B1.20.1
- Norme di prova: ASME B16.34, API 598, DIN 3230
- Marcatura: MSS SP25
- Speciale: NACE MR-01-75
Caratteristiche di progettazione
- Disponibile nelle configurazioni di Lug, Wafer o Flange
- Progettazione concentrica per prestazioni ottimali
- capacità di servizio bidirezionale
- Operazione di perdita zero
- Requisiti di coppia bassa
- Meccanismo di auto-pulizia
- Progettazione dello stelo a prova di scoppio
- ISO 5211 flange superiore
- Disponibile il disegno opzionale dello stelo esteso
