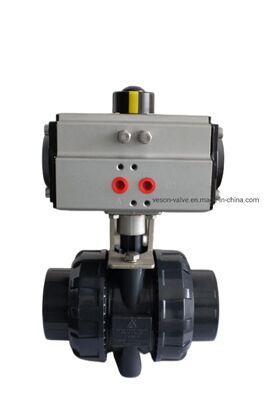

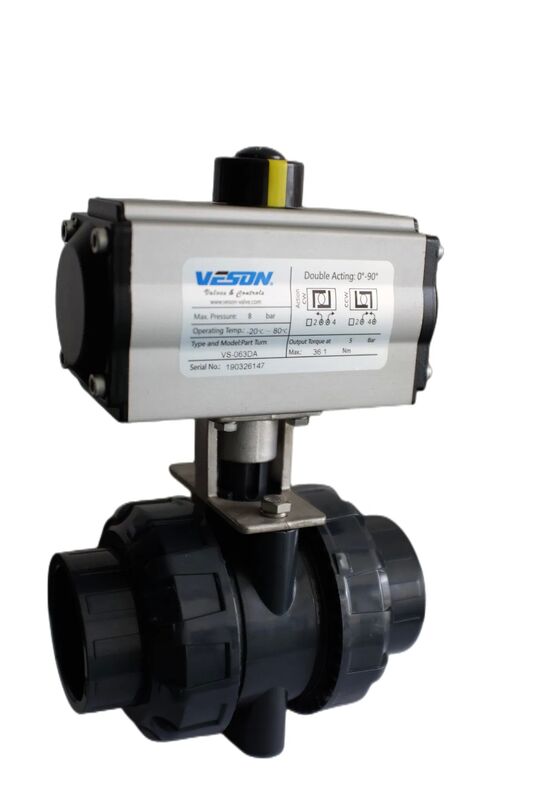

Valvola a sfera pneumatica in PVC a 3 vie con profilo di montaggio diretto Norma ISO5211 per applicazioni ad alta temperatura
Dettagli:
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|
|
Informazioni dettagliate |
|||
| Modulo di connessione: | saldatura | Modalità di guida: | Pneumatico |
|---|---|---|---|
| Pressione nominale: | ANSI CLASS 150-900 | Canale: | Dritto attraverso il tipo |
| Struttura: | Valvola a sfera fissa | Tipo: | Valvola a sfera fissa |
| Funzione: | Drenare | Temperatura: | alta temperatura |
| Standard: | 12 mesi in garanzia | Applicazione: | Uso industriale |
| Codice Hs: | 84123900 | ||
| Evidenziare: | Valvola a sfera pneumatica standard ISO5211,Valvola a sfera a 3 vie con profilo a montaggio diretto,Valvola a sfera in PVC per alte temperature |
||
Descrizione di prodotto

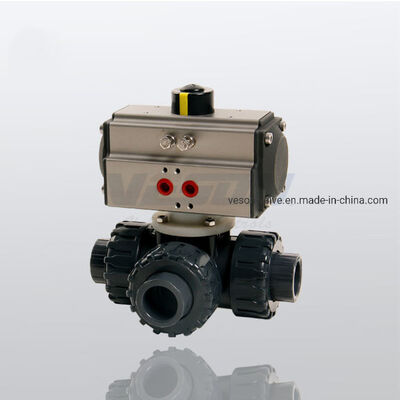

Valvola a sfera pneumatica in PVC a 3 vie Valvola a sfera a 3 vie in PVC pneumatica
Specifiche dell'attuatore pneumatico
1. Tipo di azione: Doppio
2. Mezzo: aria compressa pulita, secca e senza corrosione
3. Pressione di alimentazione dell'aria: 0,25 -0,8 Mpa
4. Temperatura di esercizio: Tipo standard: -20°C~+80°C
Tipo a bassa temperatura: -40°C~+80°C
| VALVOLA A SFERA a 3 vie | ||||||
| Selezione dell'attuatore pneumatico: dimensioni corrispondenti solo per riferimento, coppia della valvola più fattore di sicurezza del 25% | ||||||
| Dimensione | Coppia della valvola in.lbs | coppia della valvola*1,25 | Attuatore a doppio effetto | Coppia dell'attuatore (in.lbs) 5bar | Attuatore a ritorno a molla | Coppia dell'attuatore (in.lbs) 5bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| VALVOLA A SFERA a 2 vie | ||||||
| Dimensione | coppia della valvola*1,25 | Connessione superiore della valvola (mm) | Attuatore a doppio effetto | Coppia dell'attuatore (in.lbs) 5bar | Attuatore a ritorno a molla | Coppia dell'attuatore (in.lbs) 5bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Tipo ad alta temperatura: -20°C~+180°C
5. Angolo di rotazione: 90°± 5°
6. Tensione elettrovalvola: AC220V o DC24V, o secondo la richiesta del cliente.
Progettazione e costruzione dell'attuatore pneumatico a doppio effetto serie AT
1. Piena conformità alle ultime specifiche: ISO5211DIN3337VD/VDE3845 e NAMUR.
2. Il corpo in alluminio ad alta intensità per estrusione possiede una superficie interna levigata rivestita con ossidazione anodica per una lunga durata, un basso coefficiente di attrito e prestazioni rapide.
3. L'eccellente, compatta e modernizzata costruzione insieme a molteplici specifiche rendono la selezione sia economica che vantaggiosa.
4. Tutte le superfici attive adottano cuscinetti di alta qualità, con conseguente basso attrito, lunga durata del ciclo e assenza di rumore. I due bulloni di regolazione esterni indipendenti dell'arresto della corsa possono facilmente e precisamente regolare ±5° in entrambe le direzioni di apertura e chiusura.
5. Lo stesso attuatore di contorno ha le modalità funzionali a doppio effetto e ritorno a molla, e il ritorno a molla ha gli stili normalmente aperti e normalmente chiusi.
6. L'indicatore di posizione multifunzione con NUMER è comodo per il montaggio degli accessori.
7. La molla di carico precompressa è comoda per le procedure di montaggio e smontaggio in sicurezza.
8. I pistoni e i tappi terminali in alluminio pressofuso hanno alta intensità e leggerezza.
9. Sono disponibili diversi materiali degli O-ring per alte e basse temperature.
10. In base alle diverse esigenze possiamo offrire rotazioni multi-corsa (ad es. 120°135°180°) e attuatori a tre posizioni.
11. Le elettrovalvole sono facilmente montabili senza alcuna piastra di collegamento.
