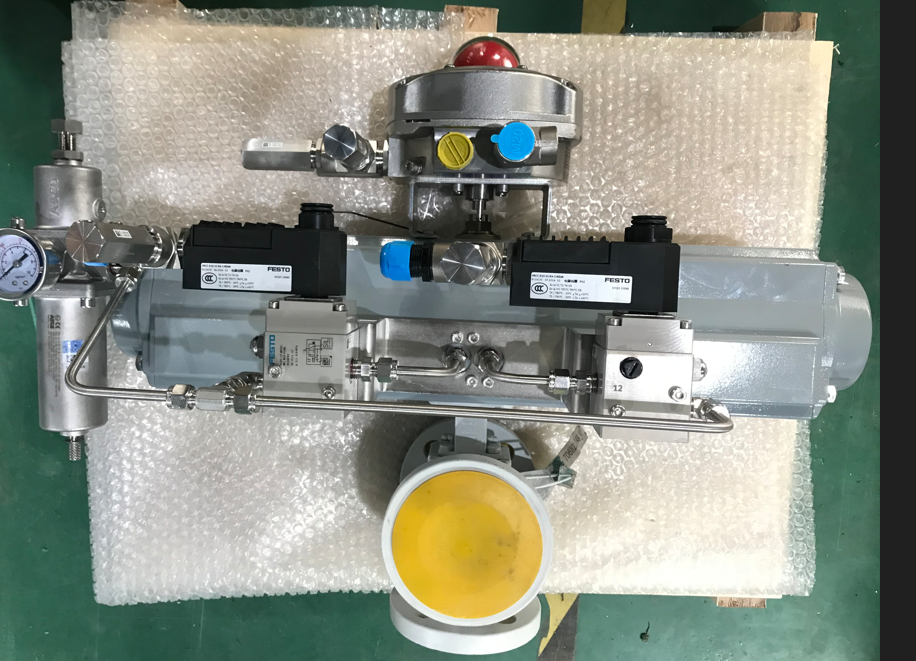

Valvola a sfera pneumatica di chiusura a 3 posizioni con protezione anti-acqua a martello
Dettagli:
| Luogo di origine: | Shangai, Cina |
| Marca: | VESON |
| Certificazione: | ISO 9001:2015 SGS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 180-1200 / Piece |
| Imballaggi particolari: | Custodia in compensato con marchio VESON con inserto in schiuma antiurto, imballaggio per esportazio |
| Tempi di consegna: | 5-7 giorni lavorativi per stock, 20-30 giorni per produzione |
| Termini di pagamento: | T/T,L/C,PayPal,Western Union |
| Capacità di alimentazione: | 3000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Tipo di valvola: | Valvola a sfera a 3 posizioni, 2 vie/3 vie | Tipo di attuatore: | Attuatore pneumatico a 3 posizioni (ritorno a molla) |
|---|---|---|---|
| Gamma di dimensioni: | Da DN15 a DN150 (da 1/2" a 6") | Valutazione della pressione: | PN16 / PN40 / Classe 150 / Classe 300 |
| Materiale del corpo: | Acciaio al carbonio SS304, SS316, WCB | Materiale del sedile: | PTFE, RTFE, PEEK |
| Fornitura d'aria: | 4-8 bar (60-120 psi) | Temperatura operativa: | -20°C a +180°C |
| Sequenza di controllo: | Aperto (100%) - A metà corsa (30-50%) - Chiuso (0%) | Termina connessione: | Flangiato ANSI B16.5, filettato NPT/BSP |
| Evidenziare: | Assemblaggio della valvola a sfera di chiusura pneumatica,Assemblaggio della valvola a sfera di chiusura a 3 posizioni |
||
Descrizione di prodotto
Valvola a sfera pneumatica a 3 posizioni con protezione anti-colpo d'ariete a stadio
La Valvola a sfera pneumatica a 3 posizioni VESON VSO-3P-WH è progettata specificamente per terminali di carico batch dove le chiusure improvvise della valvola causano colpi d'ariete distruttivi e vibrazioni delle tubazioni. Il controllo a stadio a 3 posizioni offre una sequenza fluida di Riempimento rapido → Gocciolamento lento → Arresto completo, proteggendo il tuo sistema di tubazioni e mantenendo al contempo una precisa accuratezza di dosaggio.
Come il controllo a 3 stadi protegge il tuo sistema
| Stadio | Posizione valvola | Azione |
| Stadio 1 | 100% Aperto | Riempimento rapido in blocco a piena portata |
| Stadio 2 | 30-50% Corsa intermedia | Alimentazione a gocciolamento lento per un riempimento preciso |
| Stadio 3 | 0% Chiuso | Chiusura a tenuta stagna (Classe VI) - zero colpi d'ariete |
Caratteristiche principali
- Attuatore pneumatico a 3 posizioni: Design a ritorno a molla con capacità di posizione intermedia per il controllo del flusso a stadio
- Sequenza anti-colpo d'ariete: Elimina i picchi di pressione durante la chiusura della valvola, riducendo lo stress sulle tubazioni e prolungando la vita del sistema
- Corsa intermedia configurabile: Posizione intermedia regolabile 30-50% per portate specifiche del processo
- Chiusura a tenuta stagna: Perdita di Classe VI in posizione di chiusura finale per zero perdite di prodotto
- Riduzione del collettore: Sostituisce configurazioni di collettori multi-valvola, riducendo l'ingombro dello skid e i percorsi di perdita
- Blocco solenoidi precablato: Valvole a solenoide configurate in fabbrica per tutte e 3 le posizioni con morsettiera
Specifiche tecniche
| Parametro | Specifiche |
| Tipo di valvola | Valvola a sfera a 2 vie / 3 vie a 3 posizioni |
| Tipo di attuatore | Attuatore pneumatico a 3 posizioni (Ritorno a molla) |
| Intervallo di dimensioni | DN15 a DN150 (1/2" a 6") |
| Pressione nominale | PN16 / PN40 / Classe 150 / Classe 300 |
| Materiale del corpo | Acciaio al carbonio SS304, SS316, WCB |
| Materiale della sede | PTFE, RTFE, PEEK |
| Alimentazione aria | 4-8 bar (60-120 psi) |
| Temperatura operativa | -20°C a +180°C |
| Sequenza di controllo | Aperto (100%) → Corsa intermedia (30-50%) → Chiuso (0%) |
| Connessione finale | Flangiata (ANSI B16.5), Filettata (NPT/BSP) |
| Classe di tenuta | Classe VI (A tenuta stagna) |
| Certificazione | ISO 9001:2015, CE, SGS |
Settori di riferimento
- Carico terminali petroliferi e del gas (riempimento camion, vagone ferroviario, fusti)
- Sistemi di dosaggio batch di prodotti chimici fini
- Dosaggio batch di alimenti e bevande
- Stazioni di trasferimento prodotti in serbatoi
- Skid di carico GPL e criogenici

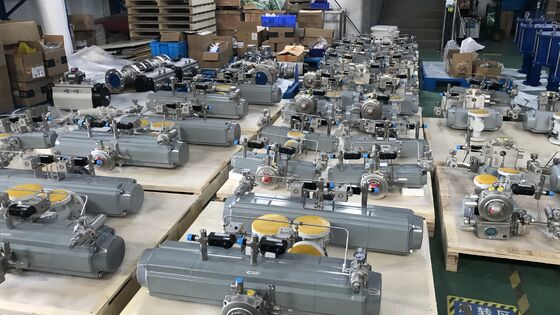

Ogni gruppo viene sottoposto a test completi in fabbrica con tubazioni rigide SS316 prima della spedizione. Documentazione FAT inclusa. Contattaci per discutere le tue specifiche esigenze di carico batch.
