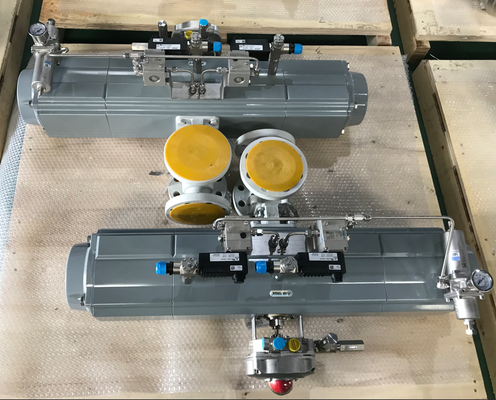

Soluzione Pacchetto Valvola a Sfera Pneumatica Multi-Porta Progettata per il Passaggio di Alimentazione del Reattore Chimico nel Parco Serbatoi
Dettagli:
| Luogo di origine: | Shangai, Cina |
| Marca: | VESON |
| Certificazione: | ISO 9001:2015 SGS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 200-1500 / Piece |
| Imballaggi particolari: | Custodia in compensato di marca VESON o marca del cliente con inserto in schiuma antiurto, imballagg |
| Tempi di consegna: | 5-7 giorni lavorativi per stock, 20-30 giorni per produzione |
| Termini di pagamento: | T/T,L/C,PayPal,Western Union |
| Capacità di alimentazione: | 2000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Tipo di valvola: | Valvola a sfera multiporta a 3 vie (porta L/porta T) | Tipo di attuatore: | Pignone e cremagliera pneumatici a doppio effetto |
|---|---|---|---|
| Gamma di dimensioni: | Da DN15 a DN150 (da 1/2" a 6") | Valutazione della pressione: | PN16 / PN40 / Classe 150 / Classe 300 |
| Materiale del corpo: | Acciaio al carbonio SS304, SS316, WCB | Configurazione della palla: | Porta L (commutazione a 90°) o Porta T (miscelazione/deviazione a 180°) |
| Materiale del sedile: | PTFE, RTFE, PEEK | Fornitura d'aria: | 4-8 bar (60-120 psi) |
| Temperatura operativa: | -20°C a +180°C | Termina connessione: | Flangiato ANSI B16.5, filettato NPT/BSP |
| Evidenziare: | Valvola a Sfera Pneumatica Multi-Porta,Valvola a sfera pneumatica a doppio effetto |
||
Descrizione di prodotto
Valvo a sfera pneumatico di chiusura a più porte per il commutazione dell'alimentazione del reattore e il manifold del serbatoio
IlVESON Valvola a sfera pneumatica di chiusura multiportoè progettato per sostituire collettori multi-valvola complessi con un'unica unità integrata, disponibile in configurazioni L-Port (commutazione a 90°) e T-Port (miscelazione/diversione a 180°),questo pacchetto riduce significativamente l'impronta dello slittamento, complessità dei tubi e potenziali percorsi di perdite nei sistemi di alimentazione dei reattori chimici e nei collettori dei serbatoi.
Molti benefici della riduzione
| Configurazione tradizionale | Soluzione multi-porta VESON |
| 3 x Valvole a due vie + Tees + Tubi | 1 x pacchetto di valvole L a tre vie |
| 4 x Valvole a due vie + Croce + Tubi | 1 x Valvola T a tre vie |
| Azionatori multipli, valvole solenoidi, interruttori di limite | Un singolo attuatore, solenoide, set di interruttori di limite |
Caratteristiche chiave
- Configurazione della porta L:Interruttori di rotazione a 90° che passano tra due circuiti indipendenti (porta A B o porta A C)
- Configurazione della porta T:rotazione di 180° per la miscelazione del flusso (tutte e tre le porte collegate) o per la deviazione (qualsiasi combinazione di due porte)
- Funzionamento di un unico attuatore:Un attuatore pneumatico a doppia azione controlla tutte le commutazioni delle porte, riducendo l'hardware di automazione fino al 60%
- Riduzione dei percorsi di fuga:Eliminano le connessioni multiple di flange e giunti di saldatura, riducendo al minimo il rischio di emissioni fuggitive
- Impronta compatta:Risparmio tipico di 40-50% di spazio sullo scivolo rispetto ai sistemi di raccolta multivalvola
- Preassemblato in fabbrica:Il pacchetto completo arriva pre-testato e pronto per l'installazione, riducendo il tempo di messa in servizio sul campo
Specifiche tecniche
| Parametro | Specificità |
| Tipo di valvola | Valvola a sfera multiporto a 3 vie |
| Configurazione della palla | L-Port (90° di commutazione bidirezionale) / T-Port (180° di commutazione bidirezionale) |
| Tipo di attuatore | Rack pneumatico a doppia azione o a rimbalzo a molla |
| Intervallo di dimensioni | DN15 a DN150 (1/2" a 6") |
| Pressione nominale | PN16 / PN40 / Classe 150 / Classe 300 |
| Materiale del corpo | SS304, SS316, acciaio al carbonio WCB |
| Materiale del sedile | PTFE, RTFE, PEEK |
| Fornitura di aria | 4-8 bar (60-120 psi) |
| Temperatura di funzionamento | -20°C a +180°C |
| Terminare la connessione | Flanchi (ANSI B16.5), filettati (NPT/BSP) |
| Classe di chiusura | Classe VI (Bubble-Tight) |
| Certificazione | ISO 9001:2015, SGS |
Applicazioni mirate
- Cambio di alimentazione del reattore chimico (materia prima A contro B contro C)
- Dispositivi di retrolavaggio a doppio filtro (interruzione di servizio/standby)
- Manifold per il trasferimento dei prodotti delle aziende agricole
- Dischi di misurazione del trasferimento di custodia
- Sistemi di bypass e di deviazione degli scambiatori di calore
Preassemblati in fabbrica con tubi rigidi SS316, completamente testati e consegnati con certificati di materiale completi e documentazione FAT.Contattare il nostro team di ingegneri per la guida di selezione L-Port vs T-Port.
